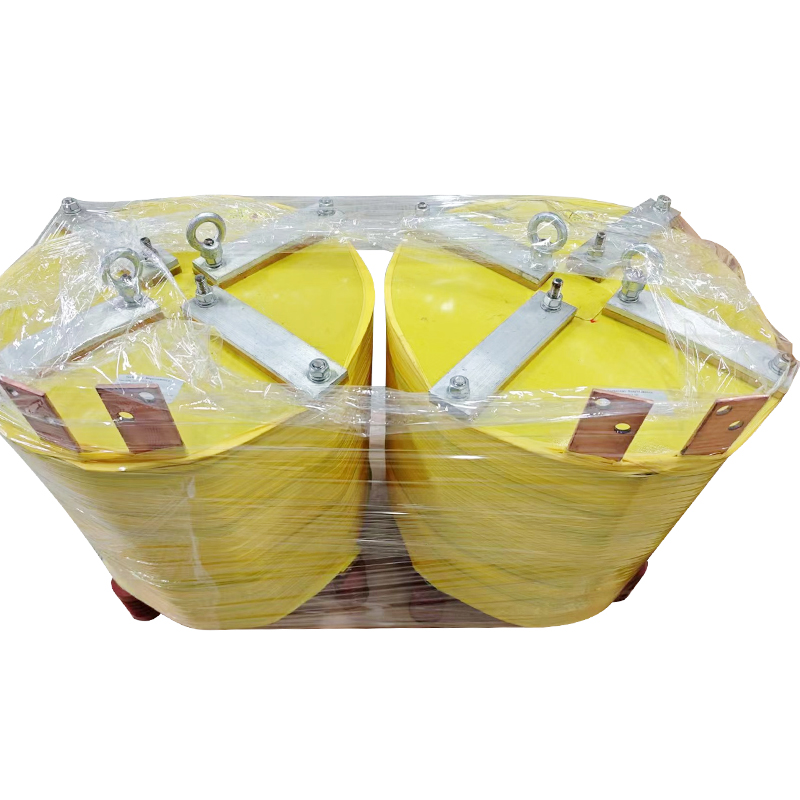

1KV ilmaydinreaktori

Ilmasydänreaktoreita käytetään ensisijaisesti voimajärjestelmissä oikosulkuvirtojen rajoittamiseen, loistehon kompensointiin ja vaiheen siirtoon. Magneettivuo muodostaa piirin ilman läpi, joten niitä kutsutaan ilmaydinreaktoreiksi.
Ominaisuudet:
1. Öljytön rakenne eliminoi öljypohjaisten reaktorien haitat, kuten öljyvuodon ja syttyvyyden, mikä varmistaa käyttöturvallisuuden. Ilman rautasydäntä ei ole magneettista kyllästystä, mikä varmistaa induktanssin hyvän lineaarisuuden.
2. Kuivatyyppisten ilmasydänreaktorien tietokoneavusteinen optimointisuunnittelu mahdollistaa ihanteellisten rakenneparametrien nopean ja tarkan suunnittelun erilaisten käyttäjien vaatimusten mukaan.
3. Käyttää lieriömäistä rakennetta, jossa on useita kerroksia rinnakkaisia ​​käämiä, joista jokainen on yhdistetty tuulettuviin kanaviin suuren lämmönpoiston ja alhaisten hotspot-lämpötilojen saavuttamiseksi.
4. Käämissä käytetään pienen poikkileikkauksen pyöreitä johtimia, jotka on kierretty rinnakkain, mikä vähentää merkittävästi pyörrevirtaa ja hajamagneettisia häviöitä.
5. Ulkoiset käämit on tiivistetty tiiviisti kyllästetyllä epoksihartsilla ja lasikuidulla, kovetettu korkeissa lämpötiloissa korkean mekaanisen lujuuden ja vahvan lyhytkestoisten virtaiskujen kestävyyden saavuttamiseksi.
6. Käyttää lujia alumiinisia tähden muotoisia riviliittimiä pyörrevirtahäviöiden minimoimiseksi.
7. Ilmasydämen reaktorin koko sisä- ja ulkopinnoille levitetään erityinen UV-ikääntymistä estävä pinnoite, mikä varmistaa vahvan tarttuvuuden ja kimmoisuuden ankariin ulkosääolosuhteisiin.
8. Asennus voi olla pystysuora kolmivaiheinen, tai siksak- tai lineaarinen konfiguraatio, mikä vähentää merkittävästi infrastruktuuri-investointeja ulkokäyttöön.
9. Toimii turvallisesti alhaisella melutasolla ja vaatii vain vähän huoltoa.
10. Induktanssi voidaan säätää säädettäväksi käyttäjän vaatimusten mukaan, säädettävällä alueella jopa 5 % tai enemmän.
